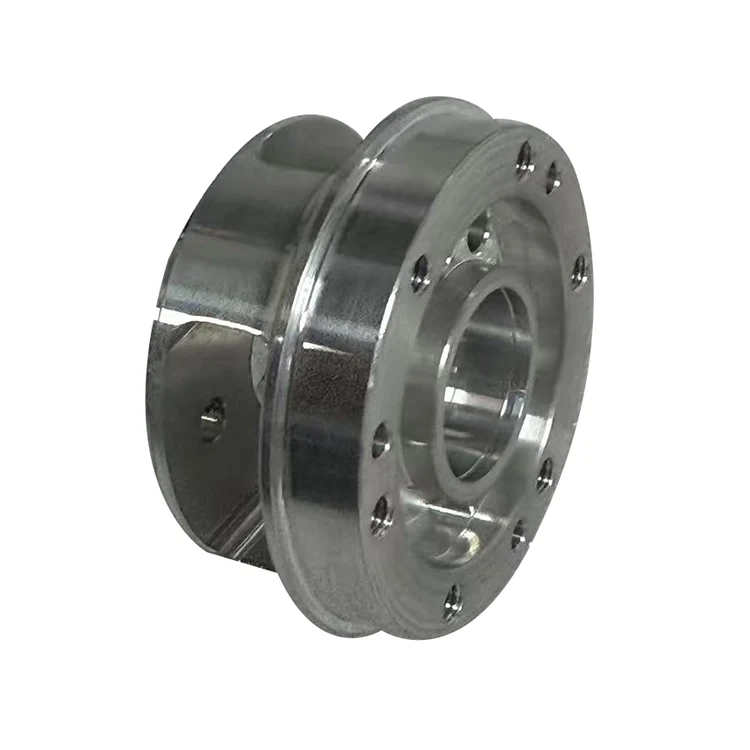

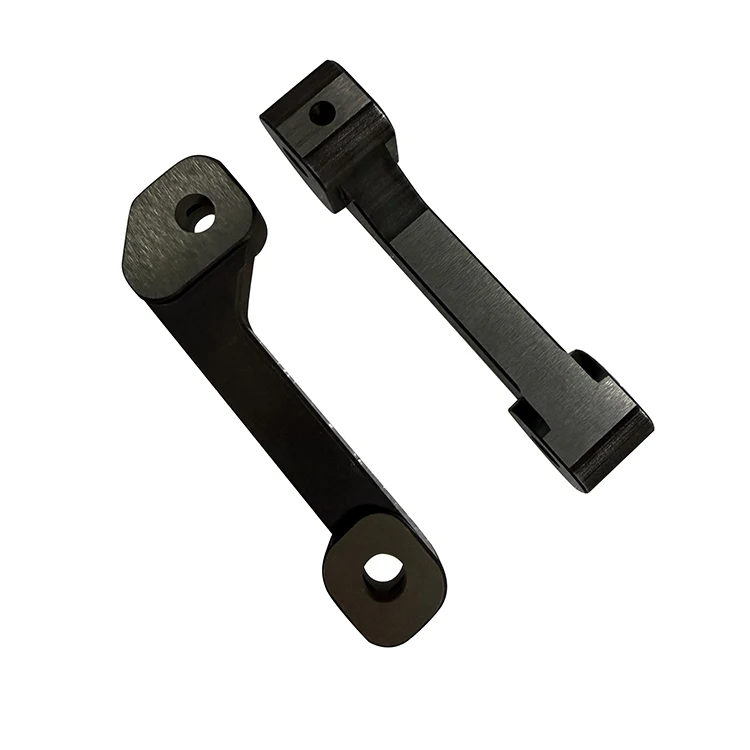

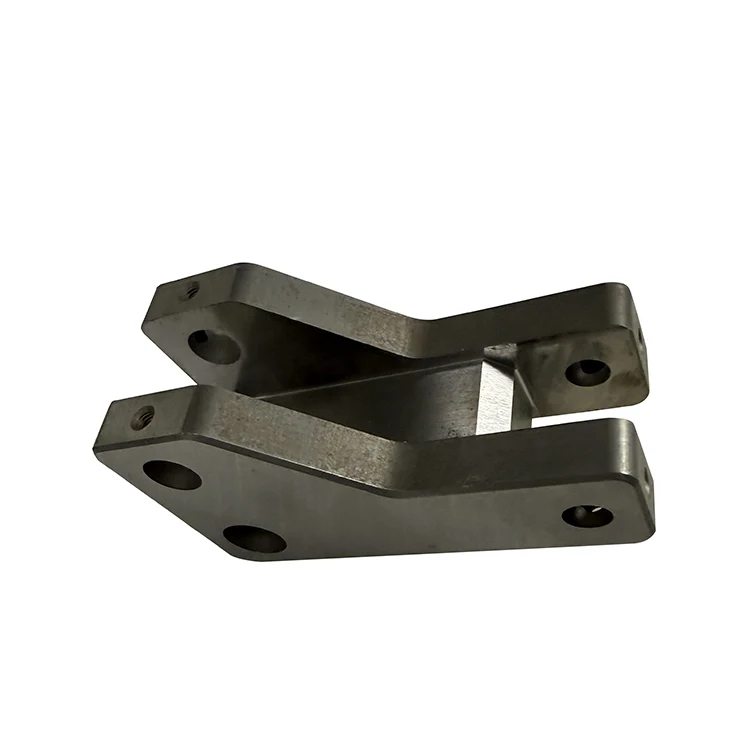

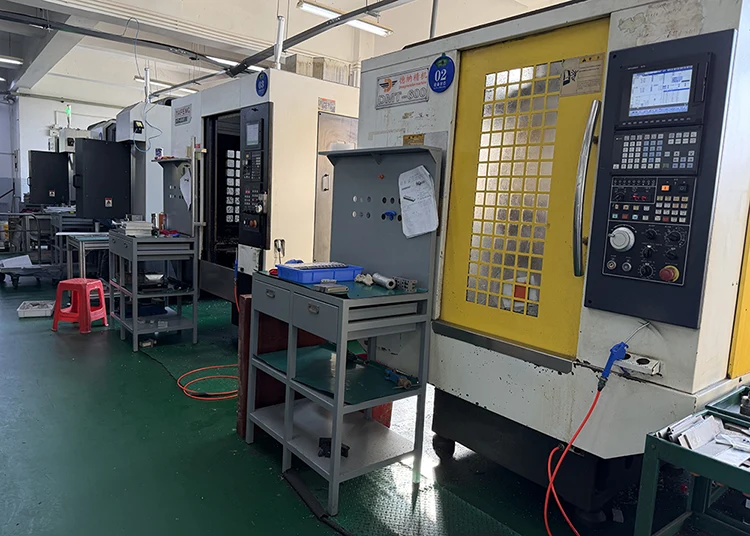

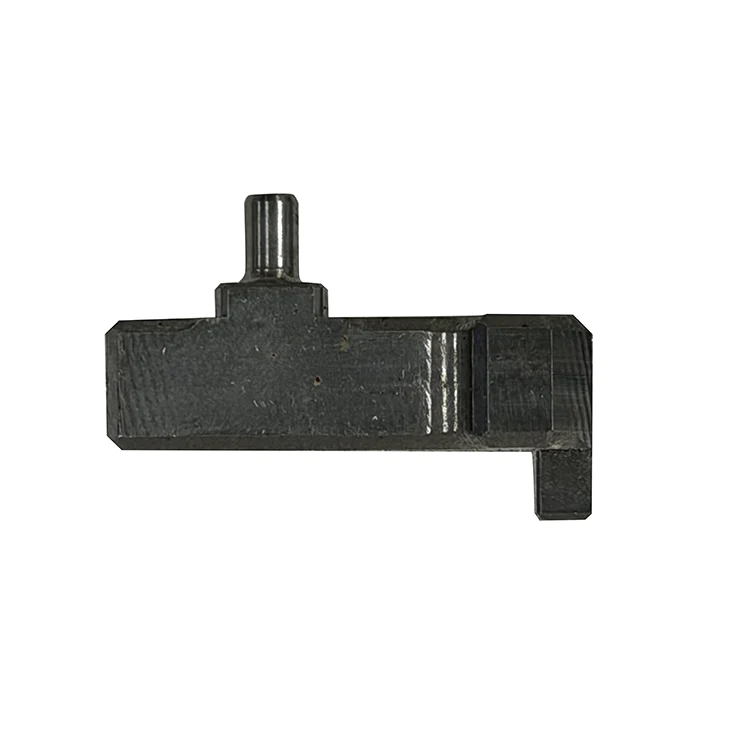

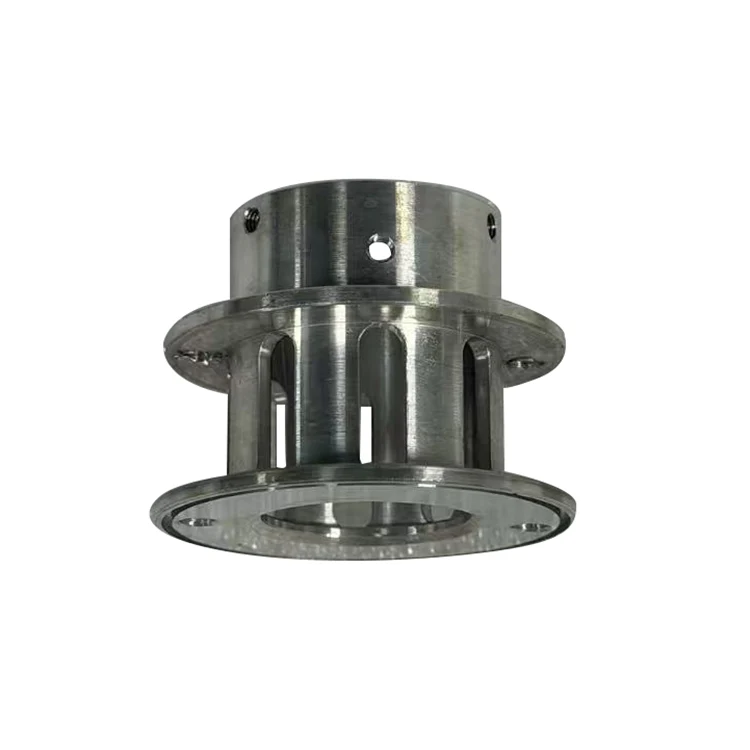

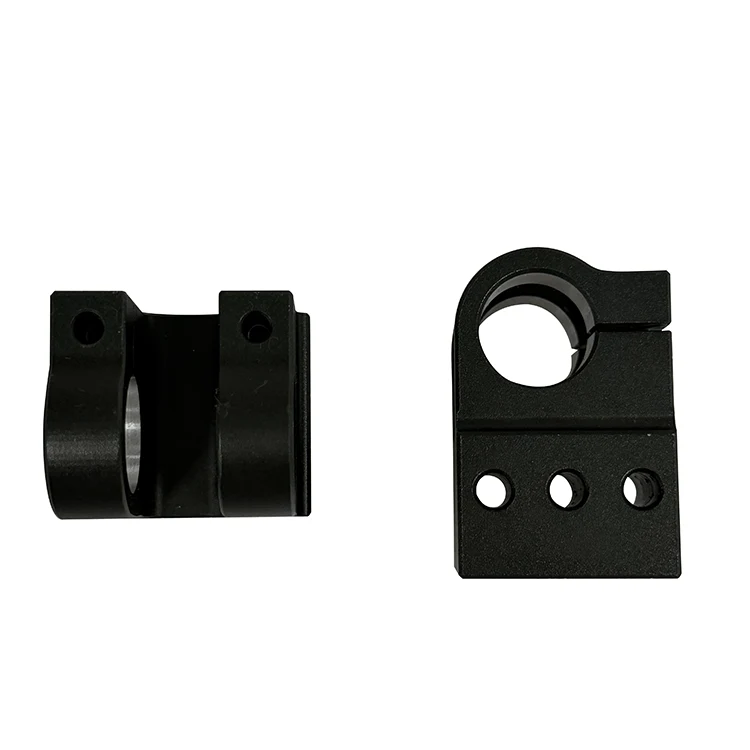

5-akselinen CNC-koneistuspalvelu

Vertailukohde

Sorvausjyrsintä komposiittikoneistus

Viiden akselin CNC-työstö

Ydinkoneistuskonsepti

Integroi sorvaus- ja jyrsintätoiminnot yhteen laitteeseen, pääasiallisesti viimeistelee pyörivien työkappaleiden yhdistetyn käsittelyn karan ja työkaluakselin koordinoidun liikkeen kautta

Luottaa viisiakseliseen vivustoliikkeeseen, toteuttaa työkappaleiden monipinnat ja monimutkaisen pintakäsittelyn useiden lineaaristen akselien ja pyörivien akselien samanaikaisen interpoloinnin avulla

Perusrakenteen ja akselin konfigurointi

Yleensä siinä on vähintään yksi pyörivä pääkara työkappaleiden kiinnittämistä varten, ja se on varustettu jyrsintäpäällä, yleensä 3-4 vivustoakselilla, ja joissakin huippuluokan malleissa on 5-akselinen ominaisuus.

Konfiguroitu kolmella lineaarisella akselilla (X/Y/Z) ja kahdella ylimääräisellä pyörivällä akselilla, jotka voidaan jakaa kääntöpäätyyppiin, pyörivään pöytätyyppiin ja yhdistelmäpöytätyyppiin, kaikki tukevat 5-akselista samanaikaista kytkentää

Sovellettavat työkappaletyypit

Soveltuu pääasiassa akselilevyille, pyöriville osille, venttiilirungoille, moottorin karalle ja muille työkappaleille, jotka vaativat sekä sorvausta että jyrsintää; voi työstää työkappaleita pyörivällä geometrialla ja paikallisilla monimutkaisilla ominaisuuksilla

Soveltuu monimutkaisille kaareville pinnoille, kuten turbiinien siipille, ilmailun muottipesälle, juoksupyörille, autojen sisätilojen muotteille, lääketieteellisille proteeseille ja muille osille, joissa on monimutkaiset vapaamuotoiset pinnat

Kiinnitysaikojen lukumäärä

Useimmat prosessit voidaan suorittaa yhdellä kiinnityksellä, mikä vähentää useiden kiinnitysten aiheuttamia kiristysvirheitä. Soveltuu erityisesti työkappaleille, jotka vaativat useiden ominaisuuksien koaksiaalisuutta ja asennon tarkkuutta

Suorita työkappaleen kaikkien viiden sivun käsittely loppuun yhdellä kiinnityksellä, mikä voi välttää monimutkaisten kaarevien pintojen toistuvasta kiinnityksestä aiheutuvan asentovirheen

Prosessien yhdistämiskyky

Pystyy suorittamaan sorvauksen, jyrsinnän, porauksen, kierteityksen, hammaspyöräleikkauksen ja muut prosessit yhdellä kertaa, todella ymmärtäen, että "yksi kone suorittaa kaikki prosessit" pyöriville työkappaleille

Voi suorittaa monipuolisen jyrsinnän, kaarevan pinnan muotoilun, jyrkän pinnan viimeistelyn ja muita prosesseja, mutta yleensä se ei sisällä pyörivien työkappaleiden suuren kuorman sorvauskäsittelyä

Koneistustarkkuus

Korkea asennon tarkkuus sorvaus- ja jyrsintäominaisuuksien välillä, usean kiinnityksen aiheuttama virhe eliminoituu, koaksiaalisuuden ja asennon tarkkuus voidaan säätää 0,01-0,05 mm:n sisällä

Korkea ääriviivatarkkuus monimutkaisille kaareville pinnoille, voi täyttää ilmailu- ja muottiteollisuuden korkeat tarkkuusvaatimukset, tarkkuus on yleensä 0,005-0,02 mm.

Laitteiston hinta

Alemmat kuin viisiakseliset CNC-työstökoneet, keskikokoisten sorvausjyrsintäkomposiittilaitteiden hinta on yleensä 30–60 % tavallisten viisiakselisten liitostyöstökoneiden hinnasta.

Korkeammat kokonaiskustannukset, mukaan lukien laitteiden hankinta, myöhempi huolto ja työkalukustannukset

Pyörivien osien käsittelytehokkuus

Parempi tehokkuus, työkappaleita ei tarvitse siirtää useiden laitteiden välillä, mikä lyhentää tuotantosykliä ja logistiikka-aikaa

Perinteisten pyörivien osien alhaisempi hyötysuhde, sorvausominaisuuksien käsittelyllä ei ole etua sorvausjyrsinkomposiittiin verrattuna

Ohjelmoinnin vaikeus

Ohjelmointi on suhteellisen yksinkertaista, suurin osa prosessointiominaisuuksista on perinteistä sorvausta ja jyrsimistä, jotka voidaan suorittaa yleisellä CNC-ohjelmointiohjelmistolla

Ohjelmointi on monimutkaisempaa, vaatii ammattimaisia ​​viisiakselisia ohjelmointiohjelmistoja (kuten UG, Mastercam) ja vaatii korkean teknisen tason ohjelmoijia koneistuksen häiriöiden ja ylileikkauksen välttämiseksi.

Lattiatila

Pienempi jalanjälki, integroi useita prosesseja yhteen laitteeseen, vähennä laitteiden määrää konepajassa

Yleensä suurempi jalanjälki, viisiakselisen työstökoneen rakenne on monimutkaisempi ja vaatii enemmän asennustilaa

Pääsovellusalat

Auto, hydraulipaine, venttiili, yleinen koneiden valmistus

Ilmailu, muottien valmistus, uusi energia, lääketieteelliset laitteet
