Kuinka pneumaattinen tyhjennysmeisti voi parantaa leikkaustarkkuutta ja tuotantotehokkuutta?

Junssen, kiinalainen automaatiolaitteiden valmistaja ja toimittaja, tarjoaa räätälöityjäPneumatic Blanking Dieratkaisuja valmistajille, jotka etsivät tasaista leikkauslaatua, joustavia työkalukokoonpanoja sekä ohuiden ja joustavien materiaalien tehokasta käsittelyä. Käyttämällä paineilmaa leikkausmekanismin ohjaamiseen, tämän tyyppinen meisti voi tukea toistettavia tyhjennystoimenpiteitä pakkauksissa, lääketieteellisissä tarvikkeissa, elektroniikassa ja liimatuotteiden valmistuksessa. Oikean työkalurakenteen, leikkausvälin ja pneumaattisen konfiguraation valitseminen auttaa yrityksiä parantamaan tuotannon yhtenäisyyttä ja hallitsemaan ylläpitovaatimuksia ja käyttökustannuksia.

Pneumaattinen tyhjennyssuulake on paineilmalla toimiva leikkaustyökalu, joka erottaa tarvittavan osan levystä, kalvosta tai muusta sopivasta materiaalista. Käsikäyttöisiin työkaluihin verrattuna pneumaattiset järjestelmät voivat vähentää toistuvaa manuaalista työtä ja tukea integrointia tuotantolaitteisiin. Niiden käytännön arvo riippuu materiaalin ominaisuuksista, osan geometriasta, vaaditusta tehosta ja työkalujen suunnittelusta. Tässä oppaassa kerrotaan, kuinka pneumaattinen aihio toimii, mitä materiaaleja ja toimialoja se palvelee, miten sitä verrataan vaihtoehtoisiin leikkausmenetelmiin ja mitä ostajien tulee arvioida ennen räätälöidyn ratkaisun ostamista Junssenin kaltaiselta valmistajalta.

Sisällysluettelo

1. Mikä on pneumaattinen tyhjennyssuulake?
2. Kuinka tyhjennysprosessi toimii?
3. Mitkä ovat tärkeimmät edut?
4. Mitkä materiaalit ja teollisuudenalat voivat käyttää sitä?
5. Miten se verrataan muihin leikkausmenetelmiin?
6. Kuinka valitset oikean kuopan?
7. Kuinka voit ylläpitää leikkaussuorituskykyä?
8. Usein kysytyt kysymykset
9. Johtopäätös

1. Mikä on pneumaattinen tyhjennysmuotti?

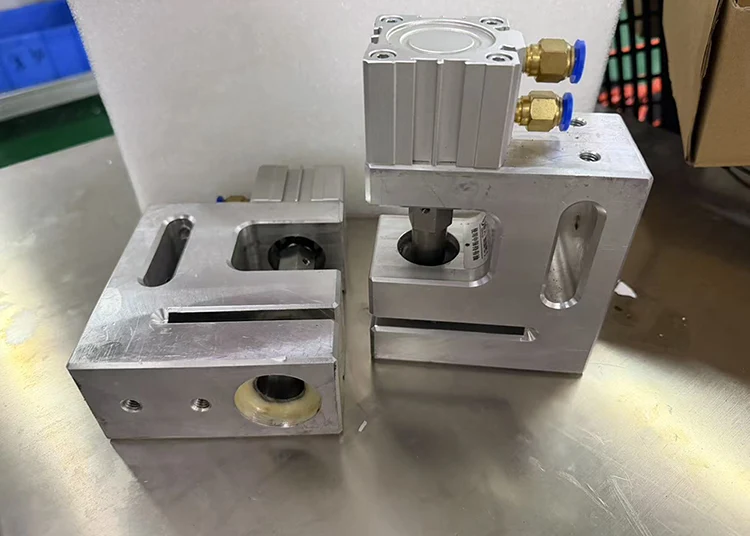

Pneumaattinen tyhjennyssuulake on erikoisleikkaustyökalu, joka käyttää paineilmaa lävistimen tai leikkausmekanismin käyttämiseen. Sen ensisijainen tarkoitus on leikata tietyn ääriviivan omaava komponentti suuremmasta levystä tai jatkuvasta materiaalista. Tyypillisessä tyhjennysoperaatiossa erotettu kappale on haluttu tuote, kun taas ympäröivä materiaali muuttuu romuksi tai uudelleenkäytettäväksi jäännökseksi.

Pääkomponentit sisältävät yleensä pneumaattisen sylinterin, lävistimen, meistin, ohjauskomponentit ja tukialustan. Sovelluksesta riippuen työkalu voidaan asentaa kiinteään puristimeen tai konfiguroida sopivaan liikkuvaan tai erityiseen tuotantokokoonpanoon. Junssen kuvailee pneumaattista suulaketta kompaktiksi, kevyeksi ratkaisuksi, joka sopii erilaisiin tuotantojärjestelyihin.

Toinen käytännön etu on työkalujen joustavuus. Kun tuotteen mitat tai reikien paikat muuttuvat, yhteensopiva rei'itys- ja meistispesifikaatio voidaan vaihtaa ilman, että koko kokoonpanoa rakennetaan uudelleen. Tarkka toteutettavuus riippuu työkalujen suunnittelusta ja uuden tuotteen geometriasta.

On tärkeää erottaa tyhjennys tavallisesta rei'istämisestä. Aihio muodostaa erotetun osan, jolla on määritelty ulkoprofiili, kun taas lävistämällä syntyy yleensä materiaaliin reikä tai aukko, joka pysyy pääosin ehjänä. Jotkut tuotantojärjestelmät yhdistävät molemmat toiminnot, kun osasuunnittelu vaatii niitä.

2. Kuinka tyhjennysprosessi toimii?

Toimintaperiaate on yksinkertainen: paineilma saa aikaan sylinterin liikkeen, leikkuuelementti kohdistaa voimaa työkappaleeseen ja muotin geometria määrittää tuloksena olevan profiilin. Onnistunut toiminta edellyttää pneumaattisen järjestelmän, työkalun välyksen, materiaalin paikantamisen ja koneen työkierron välistä koordinointia.

Tyypillinen toimintajakso

1. Valmistele työkappale:Tarkista materiaalin tyyppi, paksuus, mitat ja pinnan kunto.
2. Sijoita materiaali:Kohdista arkki, kalvo tai joustava komponentti aiottuun leikkauspaikkaan.
3. Kiinnitä työkappale:Käytä sopivia ohjaimia, kiinnikkeitä tai kohdistuslaitteita liikkeen minimoimiseksi leikkauksen aikana.
4. Aktivoi pneumaattinen mekanismi:Syötä paineilmaa laitteen määritetyllä toiminta-alueella leikkausiskun ajamiseksi.
5. Erottele valmis komponentti:Lävistin ja meisti leikkaavat materiaalin suunnitellun profiilin mukaan.
6. Tarkista tulos:Tarkista mitat, reunan laatu, muodonmuutos ja yhtenäisyys toistuvien jaksojen aikana.
7. Puhdista ja huolla työkalut:Poista jäännökset ja tarkasta leikkuupinnat ennen tuotannon jatkamista.

Automaattista tuotantoa varten suulake voidaan integroida koneohjaimeen, asemointimekanismiin tai materiaalinsyöttöjärjestelmään. Valmistajien tulee ennen integrointia tarkistaa iskun ajoitus, käytettävissä oleva asennustila, ohjauksen yhteensopivuus ja tarvittava leikkausvoima.

3. Mitkä ovat pneumaattisen tyhjennyksen tärkeimmät edut?

Tasaiset leikkaustulokset

Kun työkalut on suunniteltu ja huollettu oikein, pneumaattinen peittojärjestelmä voi tuottaa toistettavia komponenttimuotoja tuotantoajoilta. Tarkka materiaalin sijoitus, sopiva leikkausväli ja vakaa pneumaattinen teho ovat olennaisia ​​tämän tuloksen saavuttamiseksi. Todellinen mittatoleranssi on määritettävä jokaiselle sovellukselle sen sijaan, että se oletetaan pelkän käyttötavan perusteella.

Kompakti laitekokoonpano

Pneumaattiset mekanismit voivat tarjota käytännöllisen vaihtoehdon sovelluksiin, jotka eivät vaadi monimutkaista hydraulista voimayksikköä. Kompakti kokoonpano voi yksinkertaistaa asennusta olemassa olevalle tuotantoalueelle, vaikka kokonaisjalanjälki riippuu kalusteista, suojauksesta, ilmankäsittelykomponenteista ja materiaalinkäsittelyvaatimuksista.

Vähentynyt hydraulinesteen huoli

Koska toimilaite käyttää käyttöväliaineenaan paineilmaa hydrauliöljyn sijaan, järjestelmä välttää hydrauliikkavirtapiireihin liittyvän hydraulinesteen vuotamisen. Tämä voi olla edullista tuotantoympäristöissä, joissa käsitellään herkkiä kalvoja, liimamateriaaleja tai lääketieteellisiä kuluvia komponentteja. Paineilman puhtaus, voiteluvaatimukset ja kontaminaatioiden torjunta tulee kuitenkin arvioida tietyn tuotantoprosessin mukaan.

Joustavat työkalukokoonpanot

Erilaiset tuotemuodot voivat vaatia erilaisia ​​lävistyksiä, suuttimen aukkoja tai leikkausprofiileja. Hyvin suunniteltu työkalujärjestelmä voi tehdä tuotteiden vaihdoista helpommin hallittavissa, varsinkin kun varaosat on suunniteltu yhteensopiviksi olemassa olevan kokoonpanon kanssa.

Mahdollisuus automatisoituun toimintaan

Pneumaattinen tyhjennys voidaan liittää sopiviin automatisoituihin tai puoliautomaattisiin laitteisiin. Lukot, suojat, paineenvalvonta ja muut turvalaitteet voivat auttaa hallitsemaan pääsyä leikkausalueelle. Nämä suojalaitteet on valittava ja validoitava varsinaiselle koneelle; Pelkkä pneumaattinen käyttö ei takaa käyttäjän turvallisuutta.

4. Mitkä materiaalit ja teollisuudenalat voivat käyttää sitä?

Pneumaattisen aihion soveltuvuus riippuu materiaalin paksuudesta, kovuudesta, elastisuudesta, pintaominaisuuksista ja leikkauskestävyydestä. Se on erityisen hyödyllinen valituille ohuille ja taipuisille materiaaleille, mikäli työkalun geometria ja käytettävissä oleva voima ovat sopivat.

Nämä esimerkit ovat sovellusmahdollisuuksia, eivät takuuta siitä, että yksi vakiosuulake pystyy käsittelemään jokaista lueteltua materiaalia. Monikerroksiset komposiitit, hankaavat alustat, paksut työkappaleet ja kovametallit saattavat vaatia erilaisen leikkausrakenteen tai tehokkaamman koneen. Materiaalinäyte ja tuotepiirustus auttavat määrittämään toteutettavuuden ennen työkalujen valmistusta.

5. Miten se on verrattuna muihin leikkausmenetelmiin?

Valinta pneumaattisen aihion, pneumaattisen lävistyksen ja hydraulisen leikkauksen välillä riippuu siitä, onko haluttu tulos erillinen komponentti, reikä vai materiaaliprofiilin läpileikkaus. Ostajien tulisi vertailla aiottua prosessia sen sijaan, että käsittäisivät nämä menetelmät keskenään vaihdettavissa olevina.

Pneumaattinen tyhjennyssuulake on usein arvioimisen arvoinen, kun työkappale soveltuu pneumaattiseen leikkaukseen ja tarvittava voima saadaan toimitettua järjestelmän toimintarajoissa. Hydrauliset laitteet voivat olla sopivampia raskaampiin sovelluksiin, kun taas lävistyssuutin on yleensä parempi valinta, kun aukkojen luominen on ensisijainen tavoite.

Saat lisätietoja asiaan liittyvistä työkaluista tutustumalla Junssenin aihiotussuulakeratkaisuihin ja aihio- ja lävistysmuotivaihtoehtoihin.

6. Kuinka valitset oikean matriisin?

Muotin ostaminen pelkän hinnan perusteella voi johtaa tarpeettomaan korjaukseen, huonoon reunan laatuun tai yhteensopimattomuuteen olemassa olevien laitteiden kanssa. Luotettavampi tapa on määritellä tuotantovaatimukset ennen tarjouksen pyytämistä.

Keskeiset arviointikriteerit

• Materiaalin erittely:Tunnista substraatti, paksuus, kovuus, elastisuus ja onko siinä useita kerroksia.
• Osan geometria:Toimita piirustuksia, joissa näkyy ulkoprofiili, mitat, leikkaukset ja kriittiset toleranssit.
• Vaadittu leikkausvoima:Vahvista materiaalille ja geometrialle tarvittava voima ja tarkista sitten sylinterin tilavuus ja käyttöpaine.
• Tuotantomäärä:Selitä odotettu teho, syklin taajuus, työvuoron kesto ja suunniteltu automaatiotaso.
• Laitteiden yhteensopivuus:Ilmoita asennusmitat, käytettävissä oleva tila, ohjausvaatimukset ja isäntäkoneen tiedot.
• Laatuodotukset:Määritä hyväksyttävät purseet, reunan muodonmuutokset, mittavaihtelut ja tarkastusmenetelmät.
• Pääsy huoltoon:Tarkista, voidaanko leikkuukomponentit tarkastaa, puhdistaa, vaihtaa tai hioa uudelleen tehokkaasti.

Junssenin tuotetiedot osoittavat, että sen pneumaattinen suojus on kompakti ja kevyt ja tukee erilaisia ​​tuotantokokoonpanoja. Sopiva suunnittelu tulee silti varmistaa ostajan piirustusten, näytteiden ja koneen teknisten tietojen perusteella.

Räätälöityä työkalukyselyä varten valmistele paketti, joka sisältää tuotepiirustuksen, materiaalitiedot, näytekuvat, kohdetulosteen ja asennusvaatimukset. Näiden tietojen avulla toimittaja voi arvioida suunnittelua tarkemmin ja tunnistaa mahdolliset rajoitteet ennen tuotannon aloittamista.

7. Kuinka voit ylläpitää leikkaustehoa?

Säännöllinen huolto auttaa säilyttämään reunan laadun, vähentämään suunnittelemattomia seisokkeja ja pidentämään työkalun käyttöikää. Todellisen huoltovälin tulee heijastaa käyttötiheyttä, alustan ominaisuuksia ja valmistajan ohjeita.

Suositeltavat huoltokäytännöt

1. Tarkista leikkuureunat:Etsi halkeamia, kulumista, muodonmuutoksia tai tylsyyttä, jotka voivat vaikuttaa valmiiseen profiiliin.
2. Tarkista muotin välys:Varmista, että rei'itys ja meisti sopivat kunnolla käsiteltävään materiaaliin.
3. Puhdista materiaalin jäämät:Poista jätteet, liimajäämät, pöly ja muut kertyneet, jotka voivat häiritä työkalun liikettä.
4. Tarkista pneumaattinen syöttö:Tarkista paineen vakaus, ilmanlaatu, letkut ja liitännät vuotojen tai vaurioiden varalta.
5. Voitele ohjeiden mukaan:Huolla ohjausholkit ja liikkuvat komponentit laitevalmistajan ohjeiden mukaisesti.
6. Tarkista kiinnikkeet ja kohdistus:Tarkista kiinnityskohdat, ohjaimet ja kiinnikkeet, erityisesti työkalujen vaihdon jälkeen.
7. Tallenna huoltotulokset:Seuraa leikkausvirheitä, komponenttien vaihtoja ja huoltovälejä toistuvien ongelmien tunnistamiseksi.

Liiallista ilmanpainetta ei saa käyttää kompensoimaan tylppä leikkaussärmää tai väärin suunniteltua muotia. Määrättyjen rajojen ylittäminen voi nopeuttaa kulumista ja vahingoittaa sisäisiä osia. Ennen huoltoa eristä pneumaattinen energialähde, vapauta varastoitu paine ja noudata soveltuvia lukitus- ja turvallisuustoimenpiteitä.

Jos näkyviin tulee purseita tai epätäydellisiä leikkauksia, tarkista ensin materiaalin sijainti, huippukunto, välys ja pneumaattinen vakaus. Säätöjen tulee perustua tarkastukseen ja työkalujen valmistajan suosituksiin eikä pelkästään yrityksen ja erehdyksen perusteella.

8. Usein kysytyt kysymykset

Q1: Mikä on pneumaattisen sammutussuuttimen päätarkoitus?

Pneumaattinen suojus käyttää paineilmaa leikkausmekanismin käyttämiseen, joka erottaa komponentin suuremmasta levystä, kalvosta tai muusta sopivasta alustasta. Sitä käytetään, kun valmistajat tarvitsevat toistettavia muotoja ja yhtenäisiä osien mittoja.

Kysymys 2: Mitä materiaaleja pneumaattinen tyhjennysmuotti voi käsitellä?

Muottien suunnittelusta ja käytettävissä olevasta leikkausvoimasta riippuen sopivia materiaaleja voivat olla muovikalvot, paperi, kuitukangas, liimalaminaatit, vaahto, kumi, silikoni ja valitut eristysmateriaalit. Yhteensopivuus tulee varmistaa tietyn materiaalin paksuuden ja osan geometrian osalta.

Q3: Mitä eroa on tyhjennyksen ja lävistyksen välillä?

Tyhjentäminen tuottaa tyypillisesti erotetun kappaleen, josta tulee vaadittu valmis komponentti. Rei'itys luo yleensä reiän tai aukon, jolloin poistettu etana käsitellään jätteenä. Oikea prosessi riippuu tuotteen suunnittelusta.

Kysymys 4: Voiko Junssen mukauttaa pneumaattisen sammutussuuttimen?

Junssen tarjoaa leikkaustyökaluratkaisuja erilaisiin tuotantovaatimuksiin. Ostajat voivat toimittaa piirustuksia, näytteitä, materiaalieritelmiä ja laitetietoja teknistä arviointia varten. Lopullinen kokoonpano riippuu sovelluksesta ja vahvistetuista suunnitteluvaatimuksista.

Kysymys 5: Mitkä tekijät vaikuttavat tyhjennysmuotin käyttöikään?

Materiaalin kovuus ja hankaus, leikkausvälys, reunan kunto, kohdistus, käyttöpaine, tuotantotiheys ja huoltokäytännöt vaikuttavat kaikki käyttöikään. Säännöllinen tarkastus ja oikea-aikainen huolto auttavat vähentämään ennenaikaista kulumista.

Q6: Kuinka valmistajat voivat vähentää purseita ja parantaa leikkauslaatua?

Käytä sopivaa rei'itysväliä, säilytä terävät leikkausreunat, kiinnitä työkappale ja pidä pneumaattinen syöttö vakaana. Materiaalin ominaisuuksia ja työkalun geometriaa tulee arvioida yhdessä, kun toistuvia lastuamisvirheitä ilmenee.

Q7: Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

Ilmoita tuotteen piirustus, alustan tyyppi ja paksuus, tavoitemitat ja toleranssit, odotettu tuotantomäärä, isäntäkoneen tekniset tiedot ja mahdolliset erityiset turvallisuus- tai automaatiovaatimukset. Näytteet voivat myös auttaa selventämään materiaalin käyttäytymistä.

9. Johtopäätös

Hyvin suunniteltu pneumaattinen suojus voi auttaa valmistajia tuottamaan yhtenäisen muotoisia komponentteja samalla kun se tukee joustavia työkalujärjestelyjä ja tehokkaita tuotannon työnkulkuja. Sen soveltuvuus riippuu materiaalista, leikkausgeometriasta, vaaditusta voimasta, koneen yhteensopivuudesta ja odotetusta tehosta. Huolellinen määrittely ja rutiinihuolto ovat välttämättömiä luotettavan toiminnan kannalta.

Olitpa kehittämässä lääketieteellisiä tarvikkeita, joustavia pakkauskomponentteja, liimatuotteita tai tarkkuusteollisuuden osia, Junssen voi auttaa arvioimaan työkalutarpeesi ja löytämään sopivan kokoonpanon. Vieraile Pneumatic Blanking Die -tuotesivulla saadaksesi lisätietoja, tutustuaksesi asiaankuuluviin automaatio- ja työkaluratkaisuihin sekäota meihin yhteyttäpiirustusten, materiaalitietojen ja tuotantotavoitteiden kanssa keskustellaksesi räätälöitystä ratkaisusta sovelluksellesi.
